蠕动泵

TSD01-01型双向推拉注射泵

• 注射器规格:10μl~60ml
• 流量范围:0.184nL/min~83.318mL/min
• 快移动速度:150mm/min
• 慢移动速度:1μm/min

产品详情

★ 本文中的流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性等具体因素影响,仅供参考。

雷弗TSD01-01双向推拉注射泵是一款小流量,高精度,可连续传输液体的注射泵;
耐用的机械传动设计,丝杠固定采用专用高精度航空轴承替代传统的铜套轴承,使用寿命长,精度高;
高分辨率彩色触摸屏液晶,方便快速设置参数,多个指示灯清晰确认其工作状态;
支持多种注射器选择,适应不同实验流量的要求,并有保护机构和报警机制;
RS485通讯,兼容Modbus协议,全不锈钢外壳,宽范围电源输入,适应各种场合;
可与电磁阀控制盒配合使用,实现连续传输。


功能及特点

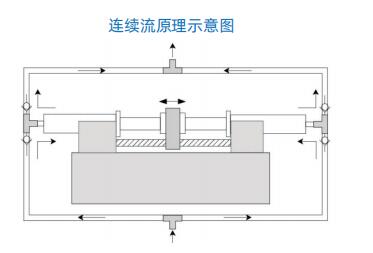

• 装配两支注射器,通过若干管路连接,实现连续传输液体
• 多种工作模式选择
• 彩色触摸屏液晶,操作方便快捷
• LF-Touch-OS软件系统
• 支持屏幕锁定,按键静音操作
• 按键配指示灯,工作状态清晰明确
• 支持多种标准注射器,可自定义注射器
• 高精度控制
• 注射器保护和堵车报警
• RS485通讯,支持Modbus协议
• 外部信号控制启停和方向
• 宽范围电源输入
• 全不锈钢外壳


技术参数

• 工作模式:注入,抽取,注入抽取,抽取注入,连续模式
• 注射器规格:10μl~60ml
• 流量范围:0.184nL/min~83.318mL/min
• 显示方式:4.3寸彩色液晶;同屏幕显示传输液量、剩余液量、流量、运行方向、注射器规格等;动画显示运行状态
• 操作方式:触摸屏+常用功能按键
• 行程控制精度:误差≤±0.35%(行程≥大行程的30%时)
• 线性推力:>20kgf,推力可调整
• 每微步步进:0.15625μm/ustep
• 快移动速度:150mm/min
• 慢移动速度:1μm/min
• 外部控制:外控24V信号输入控制启停,工作状态信号输出
• 电源电压:AC100-240V, 50/60Hz
• 环境要求:温度5~40℃, 相对湿度<80%
• 外形尺寸:290x205x180mm
TSD01-01型双向推拉注射泵

注射器规格与流量参考表

注射器规格 注射器内径(mm) 小流量(nl/min) 大流量(ml/min)
10μL 0.485 0.184 0.027
25μL 0.729 0.417 0.0626
50μL 1.03 0.833 0.125
100μL 1.457 1.667 0.250
250μL 2.304 4.169 0.625
500μL 3.256 8.326 1.248
1mL 4.699 17.342 2.601
5mL 11.989 112.890 16.933
10mL 14.427 163.469 24.520
20mL 19.05 285.027 42.754
30mL 21.59 366.090 54.913
60mL 26.594 555.459 83.318

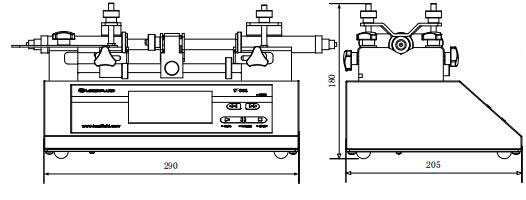

尺寸图(单位:mm)

双向推拉注射泵尺寸图
