WT300S大扭矩调速型蠕动泵

• 流量范围:3~3500毫升/分钟
• 转速误差:<3%
• 转速范围:30~350rpm
• 转速分辨率:1转/分钟

产品详情

★ 本文中的流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性等具体因素影响,仅供参考。

WT300S大扭矩调速型蠕动泵采用直流无刷电机驱动,免维护,动力更强劲,可级联多个泵头。具有正反、启停、全速(清洗)、调速等基本功能,可通过外部模拟量调节转速,控制启停和方向,而且增加了时间分装功能。RS485通讯中采用MODBUS协议,更易于与其他控制设备如计算机、人机界面、PLC等连接。
WT300S大扭矩调速型蠕动泵界面

功能及特点

• 大扭矩输出,可以安装不同泵头,实现不同泵头与驱动器组合;
• 4位LED数码管显示转速和工作模式;
• LED指示灯显示正反、内控、外控、脚踏开关等工作状态;
• 面膜按键操作;
• 具有启停、正反、全速、调速、状态记忆(掉电记忆)等功能;
• 简易分装控制,实现重复传输定量液体的功能;
• 转速分辨率1转/分钟,转速范围30-350转/分钟;
• 不锈钢外壳,易清洁,有效防止有机溶剂的侵蚀;
• 电路板加喷三防漆工艺,达到防尘防潮效果;
• 超强的抗干扰特性,宽电压设计,适用于复杂的供电环境;
• 外控高低电平控制启停、正反、简易分装、光耦隔离;外控模拟量调节转速;
• RS485通讯,兼容Modbus协议,方便与各种控制设备连接;
蠕动泵可实现外部脚踏开关控制启停或时间分配器控制启停,实现简易分配灌装功能。


技术参数

• 流量范围:3~3500ml/min
• 转速误差:<3%
• 转速范围:30~350rpm
• 转速分辨率:1rpm
• 电源电压:AC100~240V,50Hz/60Hz
• 功率:<200W
• 外控接口:外控输入电平5V、12V(标配)、24V(选配);
                   外控模拟量0-5V(标配),0-10V,4-20mA(选配)
• 外控数字通讯接口:RS485通讯,支持MODBUS协议
• 环境温度:0 ~ 40℃
• 相对湿度:<80%
• 防护等级:IP31
• 外形尺寸:286×179×230mm
• 驱动器重量: 6.2kg


适用蠕动泵泵头及软管、流量参数

驱动器 适用泵头 通道数 适用软管 单通道流量 (ml/min)

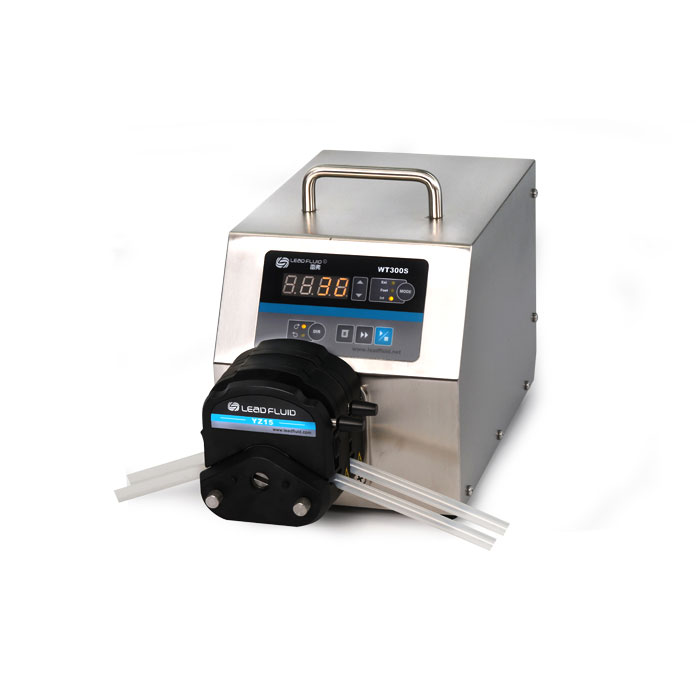

WT300S YZ15 1、2、4 13#14#19#16#25#17# 3~990
YZ25 1、2、4 15#24# 50~990
YT15 1、2、4 13#14#19#16#25#17#18# 3~1300
YT25 1、2、4 15#24#35#36# 50~1600

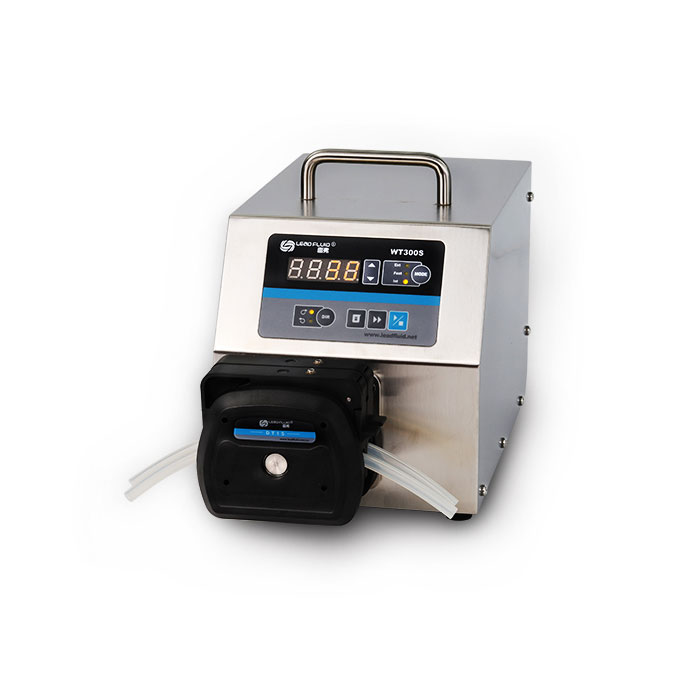

DT15-24 2 19#16#25#17# 20~1300
DT15-44 4 19#16#25#17# 20~1300

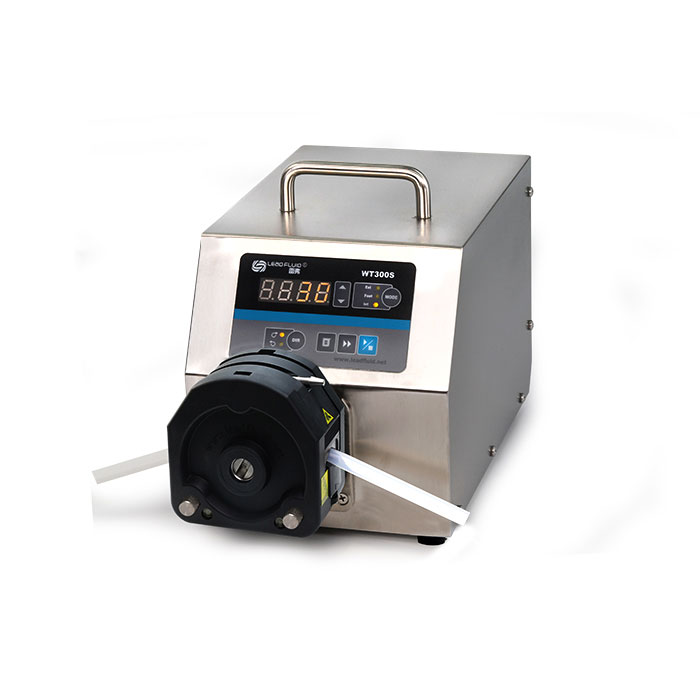

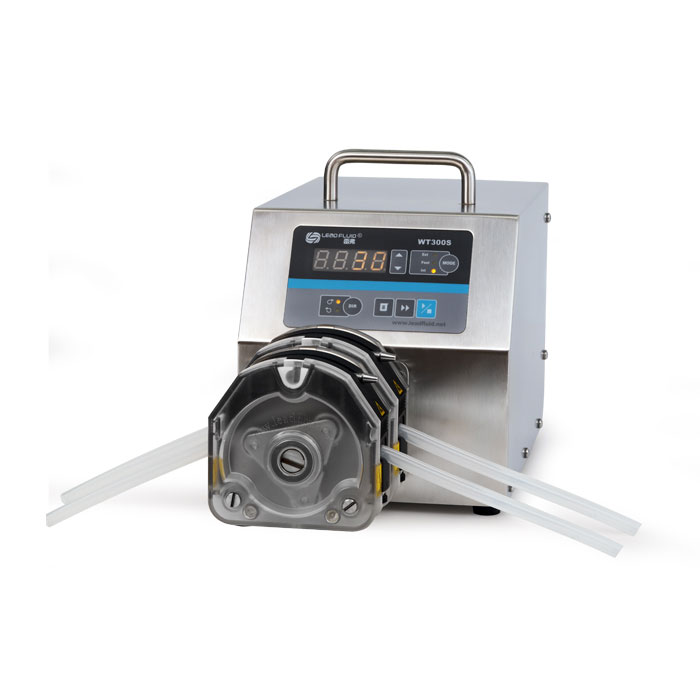

KZ25 1、2 15#24#35#36# 80~3500

外形尺寸图(单位:mm)

WT300S大扭矩调速型蠕动泵尺寸图
