BT100S-1大扭矩调速型蠕动泵

• 流量范围:0.0001~1500毫升/分钟
• 转速精度误差:<±0.5%
• 转速范围:0.1~150转/分钟
• 转速分辨率:0.1~100转/分钟时为0.1转;100~150转/分钟时为1转

产品详情

★ 本文中的流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性等具体因素影响,仅供参考。

BT100S-1调速型蠕动泵流量范围0.0001~1500毫升/分钟;工作转速0.1~150转/分钟;具有正反,启停,全速(清洗),调速等基本功能外,另外还可通过“简易分装键”实现定时定量输送液体的功能。在RS485通讯中,因为采用了MODBUS协议,更易于与其他控制设备如计算机,人机界面,PLC等连接。
BT100S-1大扭矩调速型蠕动泵界面


功能及特点

• 4位LED数码管显示转速和工作模式;
• LF-LED-OS软件系统;
• LED指示灯显示正反、内控、外控、脚踏开关等工作状态;
• 具有启停、正反、全速、调速、状态记忆(掉电记忆)等功能;
• 简易分装控制,实现重复传输定量液体的功能;
• 大扭矩输出,可以安装不同泵头,实现不同泵头与驱动器组合;
• 超强的抗干扰特性,宽电压设计,适用于复杂的供电环境;
• 外控高低电平控制启停,正反,简易分装,光耦隔离;外控模拟量调节转速;
• RS485通讯,支持MODBUS协议,方便与各种控制设备连接;
蠕动泵可实现外部脚踏开关控制启停或时间分配器控制启停,实现简易分配灌装功能;

技术参数

• 流量范围:0.0001~1500毫升/分钟
• 转速精度误差:<±0.5%
• 转速范围:0.1~150转/分钟
• 转速分辨率:0.1~100转/分钟时为0.1转;100~150转/分钟时为1转
• 电源电压:AC100~240V ,50HZ/60HZ
• 功率:<40W
• 外控接口:外控输入电平5V、12V(标配)、24V(选配);
                   外控模拟量0-5V(标配),0-10V,4-20mA(选配)
• 外控数字通讯接口:RS485通讯,支持MODBUS协议
• 环境温度:0 ~ 40℃
• 相对湿度:<80%
• 防护等级:IP31
• 外形尺寸:(长×宽×高)278×150×237mm
• 重量:4.7KG

适用蠕动泵泵头及软管、流量参数

驱动器 适用泵头 通道数 适用软管(mm) 单通道流量
(毫升/分钟)
 BT100S-1

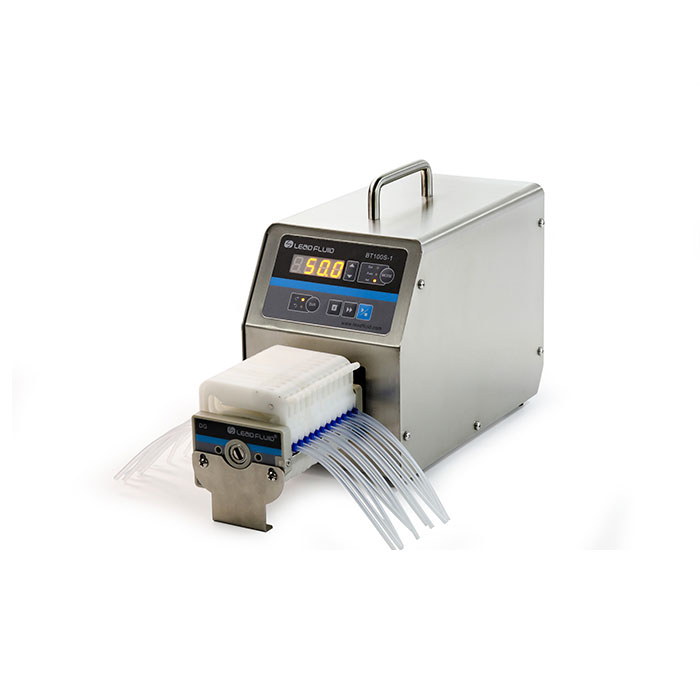

DG (6滚轮) 8、12、16、24 壁厚0.8~1,内径≤3.17 0.0002~49

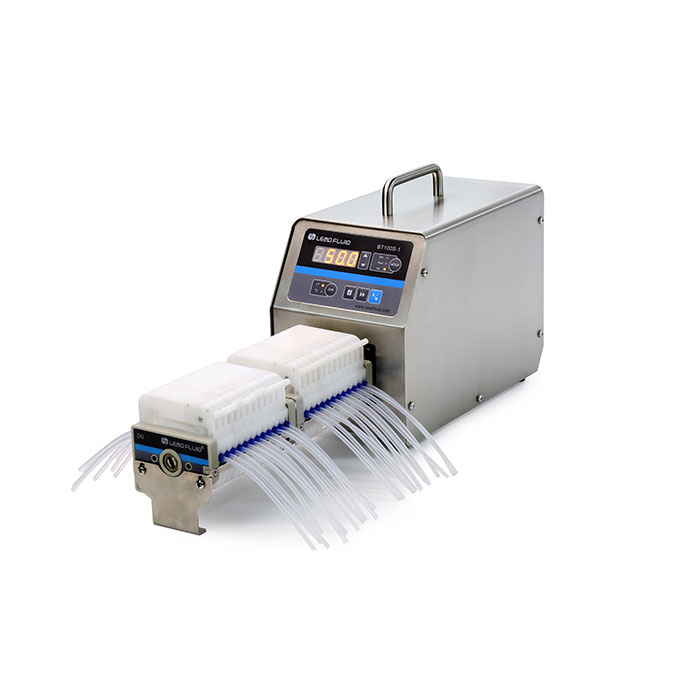

DG (10滚轮) 8、12、16、24 壁厚0.8~1,内径≤3.17 0.0001~41

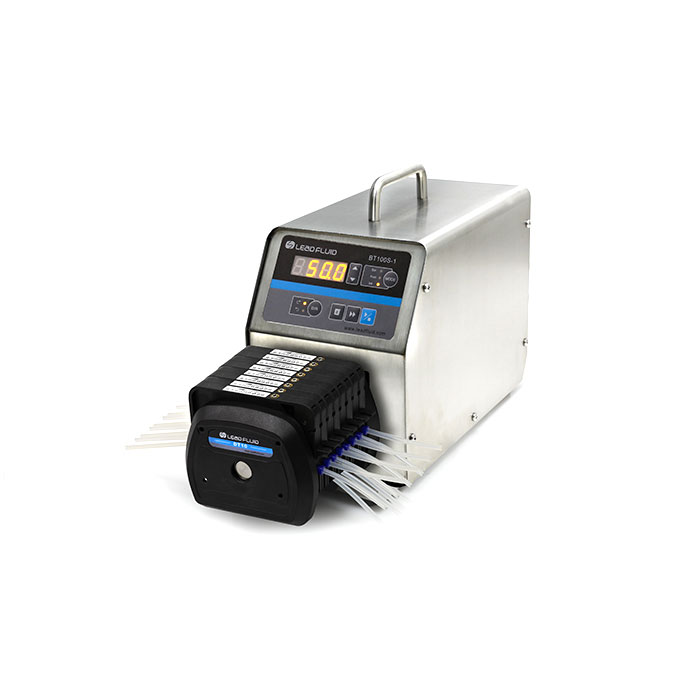

DT10-88 8 13#14#
壁厚0.8~1,内≤3.17
0.0002~82

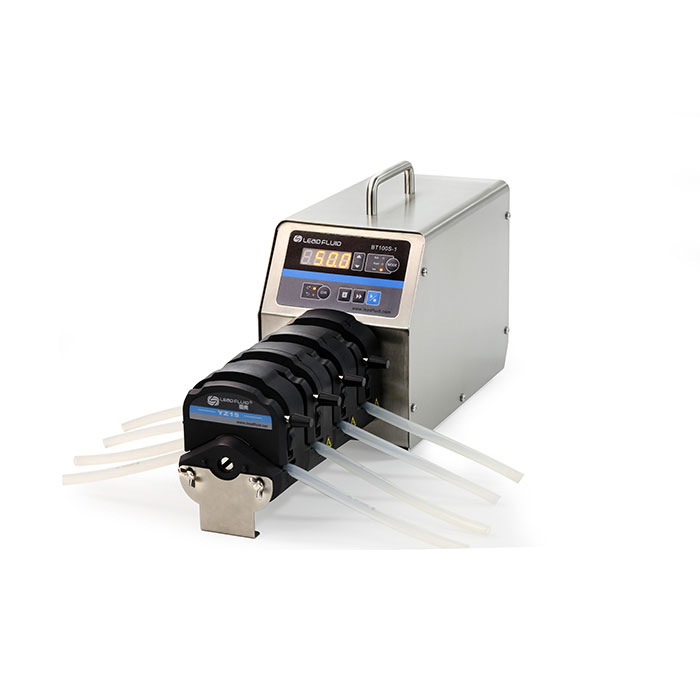

YZ15 1、2、4 13#14#19#16#25#17# 0.006~420
YZ25 1、2、4 15#24# 0.16~420
YT15 1、2、4 13#14#19#16#25#17#18# 0.006~570
YT25 1、2、4 15#24#35#36# 0.16~720
KZ-25 1、2 15#24#35#36# 0.25~1500
DT15-44 4 19#16#25#17# 0.07~560

外形尺寸图(单位:mm)

BT100S-1大扭矩调速型蠕动泵尺寸图
