DG系列蠕动泵泵头

产品详情

★ 本文中的流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性等具体因素影响,仅供参考。

产品简介

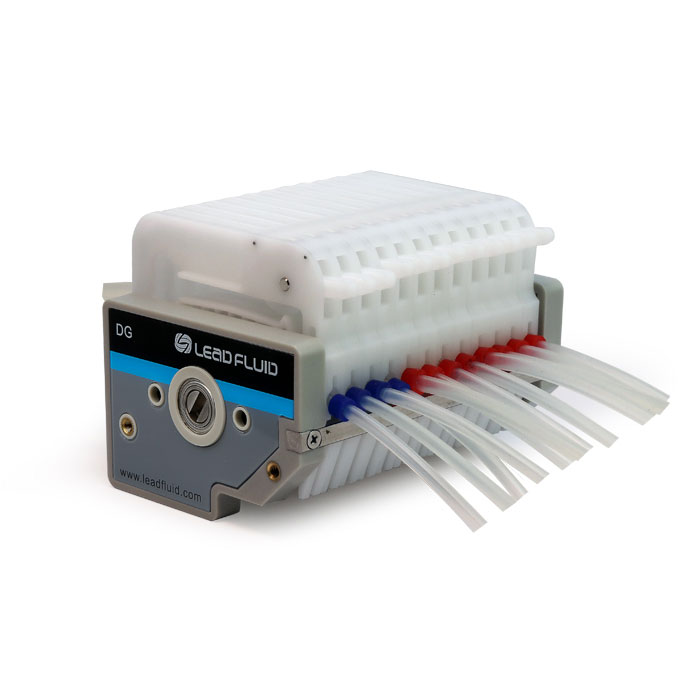

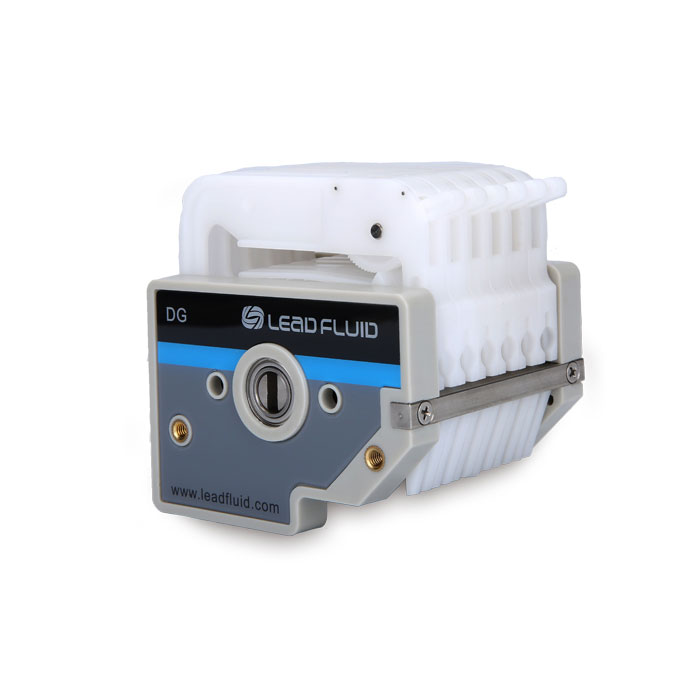

■雷弗DG系列蠕动泵泵头专为小流量、多通道流体传输而设计,可实现1~48及以上多条管路同时传输,结构紧凑,使用便捷;
■精巧的结构设计,即使与传统多滚轮泵头相比,仍然可以提供非常低的传输脉动;
■合理的机械结构及高精度的加工工艺,保证了通道之间流量一致性;
■可独立装卸的卡片式结构,易于更换和固定泵管;
■卡片压管装置有棘轮调档和自适应弹簧两种:调档卡片带档位显示,压管间隙可根据泵管尺寸手动调节,适应不同壁厚的泵管及传输压力;弹簧卡片采用自适应设计,压管间隙会根据泵管壁厚自动调节;
■泵头滚轮材料采用高强度不锈钢,卡片材料可选POM和PVDF高功能塑料,满足不同的工况要求;
■可适合壁厚0.8~1mm、内径0.13~3.17mm的Silicone、Pharmed、PVC、Viton等多种材质和规格的泵管,单通道流量范围宽达0.0001~49ml/min;
■泵头滚轮数有6或10个可选:6滚轮泵头的流量范围大,泵管寿命长;10滚轮泵头传输脉动更小,软管磨损稍高;
■可匹配100rpm以下的步进电机、伺服电机、交流减速、直流减速等多种电机。

泵头材质

• 滚轮材料:不锈钢304/不锈钢316
• 卡片材料:POM /PVDF

流量参数

软管材质:Silicone、Pharmed、PVC、Viton等
壁厚0.86 ~1mm
内径ID(mm) 0.13 0.25 1 1.52 2 2.4 3.17
(DG6滚轮)
毫升/转 0.0016 0.005 0.058 0.17 0.21 0.26 0.49
毫升 /分 (连续运行,转速100rpm) 0.16 0.5 5.8 17 21 26 49
(DG10滚轮)
毫升/转 0.0011 0.0045 0.0484 0.1342 0.16 0.2 0.41
毫升 /分 (连续运行,转速100rpm) 0.11 0.45 4.84 13.42 16 20 41
★ 以上流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质等具体因素影响,仅供参考。

卡片类型

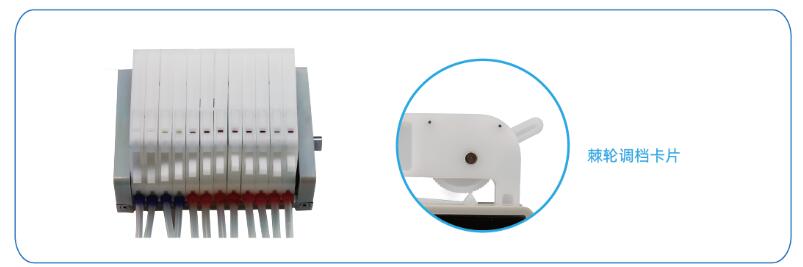

调档卡片  压管间隙可通过棘轮结构调节,有7个带色标的调节档位对应不同规格及材质的泵管,无须用户调试即可让泵管在压管间隙下工作,泵管的使用寿命得到了明显的延长;如果需要较大的出口压力,可以通过调节档位减小压管间隙,操作简单。
卡片类型

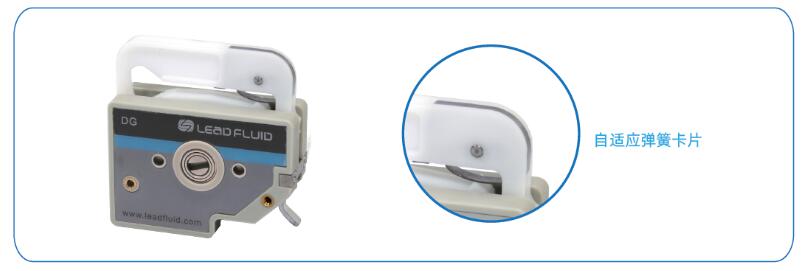

弹簧卡片  压管间隙通过高性能合金弹簧自动调节,以适应泵管因长时间使用而出现的壁厚变化现象,从而有效保证流量的一致稳定性。
卡片类型
泵头规格

• 通道数:1/2/3/4/6/8/10/12(单泵头,可扩展至48及更多通道)
• 滚轮数:6/10滚轮
• 转速范围:0.1~100转/分钟
• 流量范围:0.0001 ~ 49毫升/分钟
• 适用软管规格:壁厚:0.8mm ~ 1mm, 内径:0.13mm ~ 3.17mm
• 压管结构:自动调节/手动调节
• 工作环境:温度0~40℃,湿度<80%
• 适用电机:步进电机、伺服电机、交流减速电机、直流减速电机

安装尺寸图(单位:mm)
安装尺寸图

重要提示:
如需较长的软管寿命,使用粗管和低转速;如需较大的流量,使用粗管和高转速;如
需较高的精度,使用细管和中高转速;如需较高的吸程及背压,使用较细的厚壁管和
低转速。
声明:我们相信本资料所包含的信息是准确无误的。雷弗对其中的任何错误不承担责任。雷弗保留在不经过事先通
知的情况下随时修改和增删本资料的权利。
