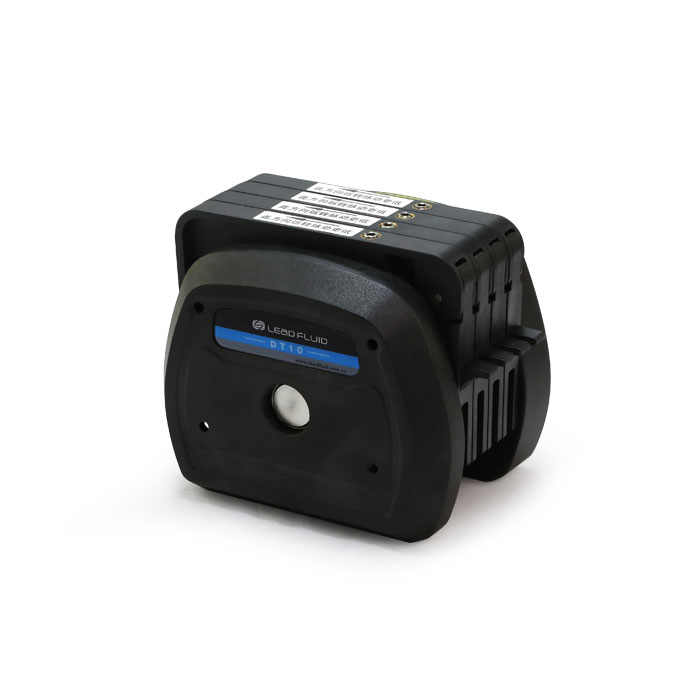

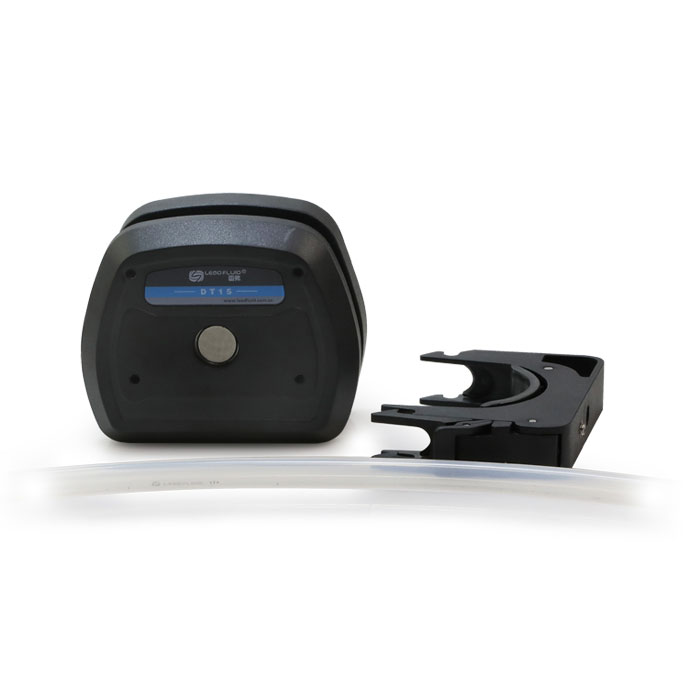

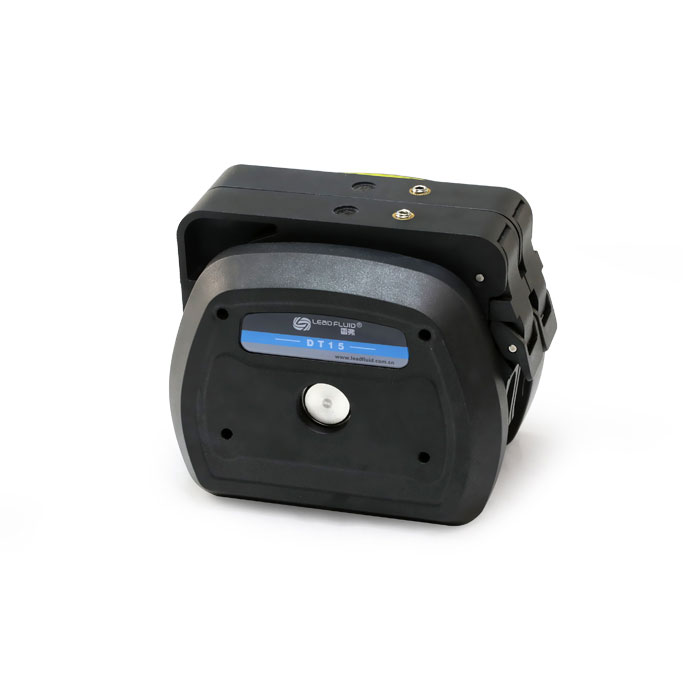

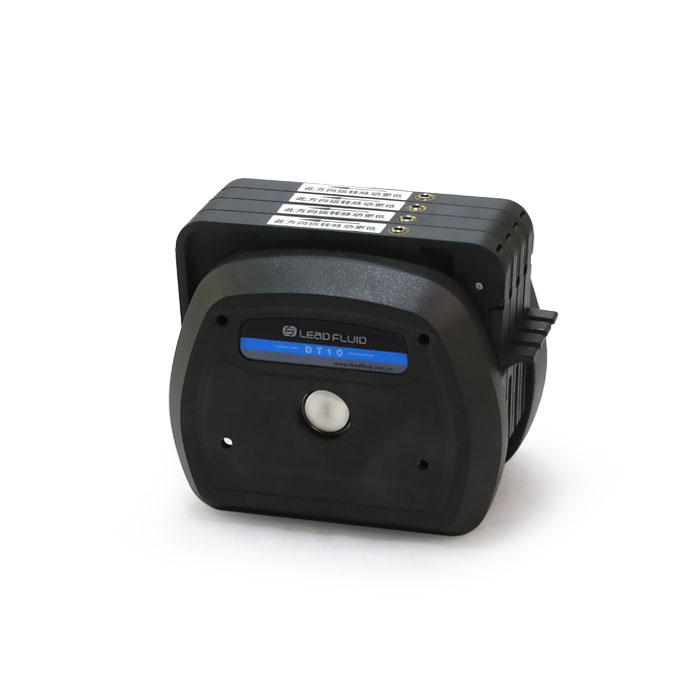

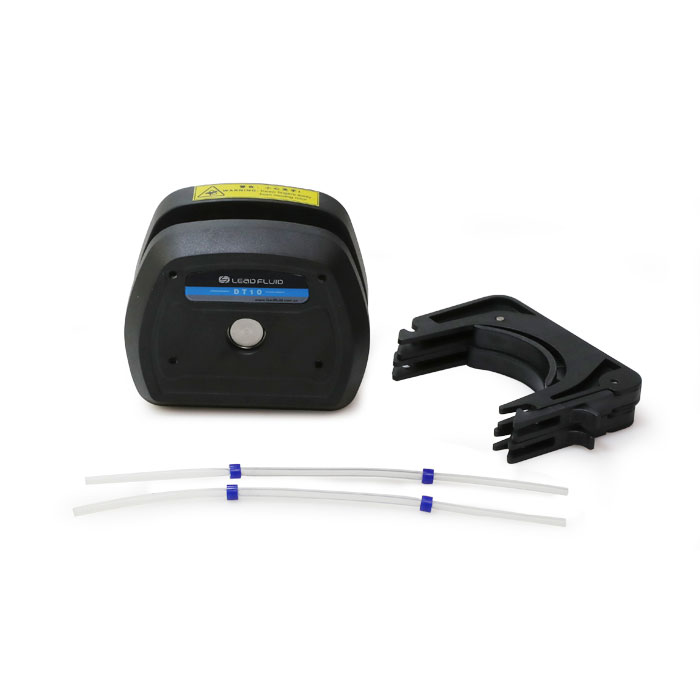

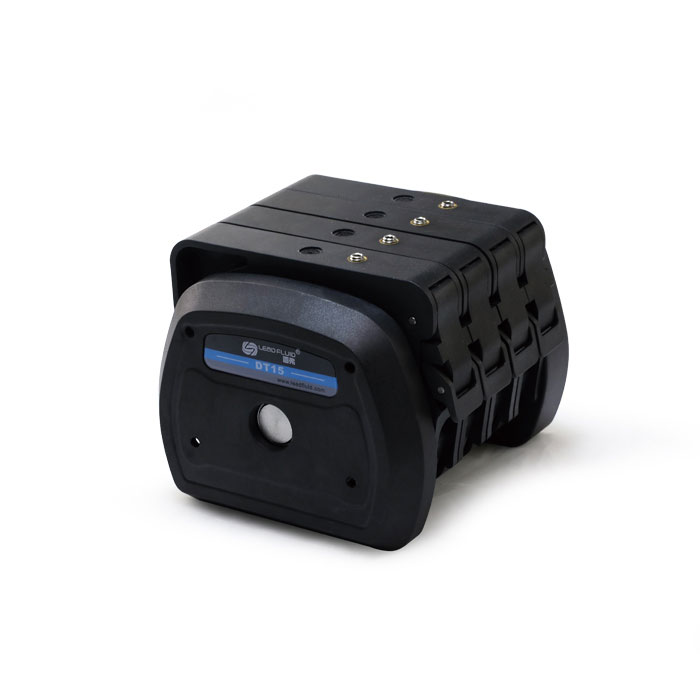

DT系列蠕动泵泵头

• 壳体:PPS
• 卡片:PPS
• 滚轮:SS304
• 滚轮轴:SS304

产品详情

★ 本文中的流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性等具体因素影响,仅供参考。

产品简介

■ DT系列泵头是专为中小流量、多通道蠕动泵流体输送而设计,根据适用泵管不同,分为DT10和DT15两个系列;
■ DT10泵头单通道流量范围0.00023~64ml/min,适合13#、14#和内径0.13~3.2mm,壁厚0.8~1mm的泵管;
■ DT15泵头单通道流量范围0.067~2240ml/min,适合19#、16#、25#、17#泵管;
■ 可独立装卸的插拔式卡片结构,更换和固定泵管方便快捷;
■ 多滚轮设计,有效降低脉动;
■ 滚轮采用高强度不锈钢材质,外壳及卡片均采用PPS材质,耐高温,耐化学性优良;
■ 滚轮体为轴承设计,压管间隙可调,流量一致性更好;
■ 替代2或4个YZ15泵头,体积更小;
■ 可匹配步进电机、伺服电机、交流减速、直流减速等多种电机。


泵头材质

• 壳体:PPS
• 卡片:PPS
• 滚轮:SS304
• 滚轮轴:SS304


DT10流量参数

 软管材质:Silicone、Pharmed、Viton、Chemical、Tygon 3603等
壁厚:0.8~1mm  13#14#壁厚:1.6mm
内径ID(mm) 0.13 0.25 1 2 2.4 3.2 0.8 1.6
软管型号             13# 14#
毫升/转 0.0023 0.0069 0.07 0.3 0.39 0.64 0.05 0.18
流量(100rpm) 0.23 0.69 7.4 30 39 64 5 18

DT15流量参数

软管材质:Silicone、Pharmed、Viton、Chemical、Tygon 3603等
壁厚:1.6mm
内径ID(mm) 2.4 3.1 4.8 6.4
软管型号 19# 16# 25# 27#
毫升/转 0.67 1.0 2.2 3.7
流量(600rpm) 400 600 1320 2240

★ 以上数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性、环境等具体因素影响,仅供参考。

泵头规格


DT10系列
• 通道数:1、2、4、8
• 滚轮数:8
• 转速范围:0.1~100转/分钟
• 流量范围:0.00023~64毫升/分钟
• 压管间隙:可调
• 可承受液体温度:200℃以内
• 耐腐蚀性能:耐绝大多数的酸碱盐液体及有机溶剂
• 适配电机:步进电机、伺服电机、直流减速电机、交流减速电机等

DT15系列
• 通道数:1、2、4
• 滚轮数:4
• 转速范围:0.1~600转/分钟
• 流量范围:0.067~2240毫升/分钟
• 压管间隙:可调
• 可承受液体温度:200℃以内
• 耐腐蚀性能:耐绝大多数的酸碱盐液体及有机溶剂
• 适配电机:步进电机、伺服电机、直流减速电机、交流减速电机等

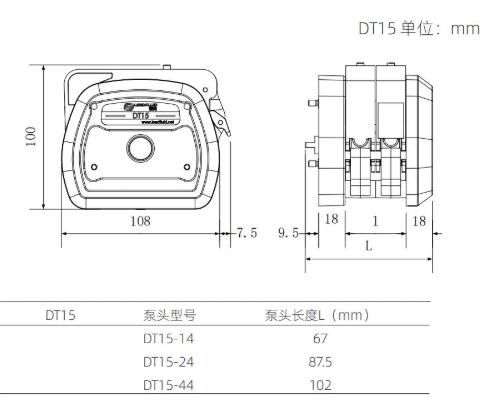

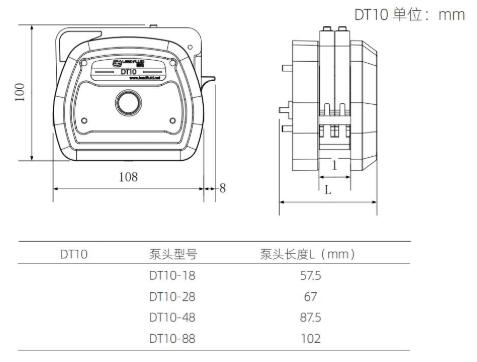

安装尺寸图


DT系列蠕动泵泵头尺寸图
DT系列蠕动泵泵头尺寸图
