★ 本文中的流量数据是在常温常压下打纯净水测试所得，实际使用受压力、介质特性等具体因素影响，仅供参考。

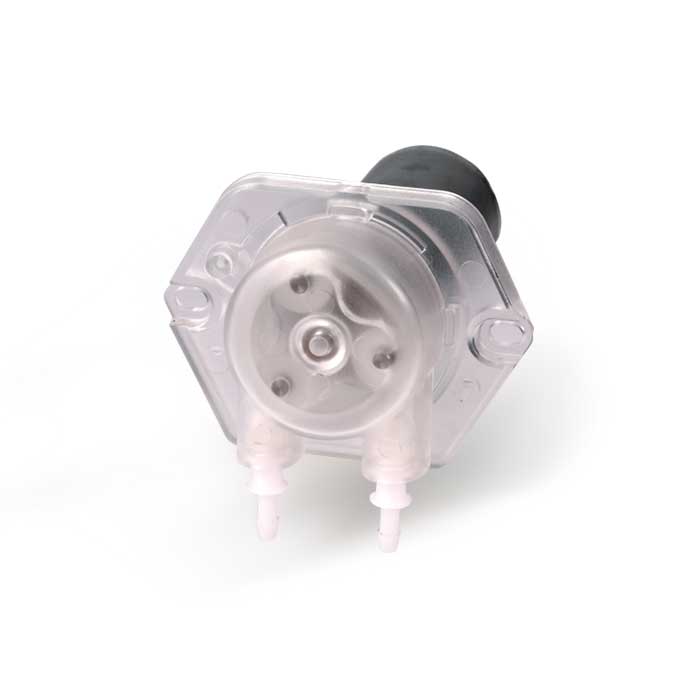

■雷弗MM10泵头适合壁厚0.8-0.92mm、内径0.13-3.2mm的Silicone、Pharmed、PVC、Viton等材质的泵管，可在100rpm状态下以36ml/min*大流量连续运行；间歇运行时，转速*高可达400rpm，流量可达144ml/min;
■泵头整体采用高功能塑料材质，刚性强度高，耐磨性能优异；

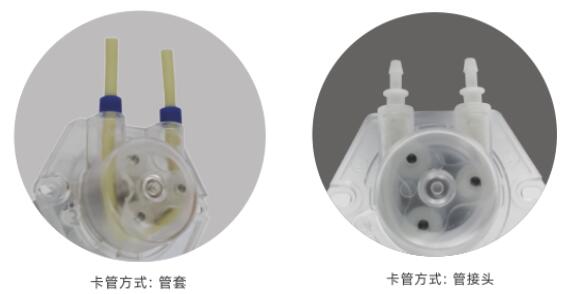

■泵头采用独特的旋转卡式设计，无需工具即可拆装，便于更换泵管和清理维护；有管接头内置和整条软管安装两种装管方式；

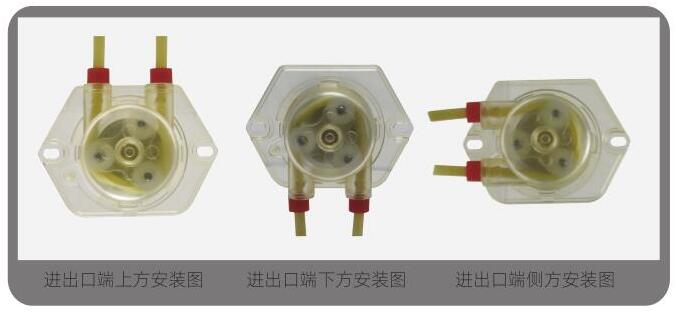

■快装式泵头，进出口端可选择上、下、左侧任意一个朝向安装，适应不同的工况需求；
■可匹配12V/24V直流减速电机、步进电机等微型电机；
■体积小巧，安装方便，操作简单；
■适用于配套各种小型仪器设备，满足微量进样、冲洗、排液等方面的需求。
泵头材质
壳体：PC
滚轮：PET
泵头材质
壳体：PC
滚轮：PET
技术参数
• 通道数:1通道
• 滚轮数:3个
• 流量范围:≤144ml/min
• 转速范围:连续运行≤100rpm,间隙运行≤400rpm(请提前与雷弗工程师确认)
• 适用电机:12V/24V/直流减速电机 、步进电机
• 装管方式:管接头内置(软管内径≥1.6mm),整条软管
• 间隙调节:固定间隙
• 适用电机：12V/24V 直流减速电机/步进电机
• 适用电机：12V/24V 直流减速电机/步进电机
• 传输压力:≤0.10MPa
• 工作温度:0~40℃
• 功 率:＜10W
|
软管材质：Silicone、Pharmed、PVC、Viton 壁厚0.86-0.92mm |
|||||||
| 内径mm |
0.25
|
0.5 | 1 | 1.52 | 2 | 2.4 | 3.2 |
| 毫升/转 |
0.0017
|
0.014 | 0.037 | 0.10 | 0.148 | 0.23 | 0.36 |
| 毫升/分(连续运行,转速100rpm) |
0.17
|
1.4 | 3.7 | 10 | 15 | 23 | 36 |
| 毫升/分(连续运行转速400rpm) |
0.68
|
5.6 | 14.8 | 40 | 60 | 92 | 144 |
电机规格
直流有刷电机
转速：35rpm、50rpm、100rpm、130rpm 、178rpm、200rpm、320rpm、409rpm
转速：35rpm、50rpm、100rpm、130rpm 、178rpm、200rpm、320rpm、409rpm
电压：DC12V/3W、DC24V/3W
转速误差：≤±10%
使用寿命：1000小时
直流无刷电机
转速：45rpm 、68rpm 、120rpm 、150rpm 、250rpm
转速：45rpm 、68rpm 、120rpm 、150rpm 、250rpm
电压：DC12V/3W 、DC24V/3W
转速误差：≤±10%
35步进电机
电机参数：步距角1.8° \ 相 数2 \ 相电压2.7V \ 相电流1A \ 相电阻2.7Ω±10%\ 相电感5.0mH±20%
转速范围： ≤200rpm

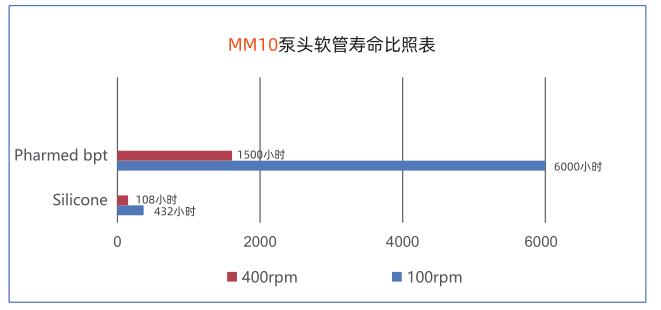

软管寿命比照表
重要提示：
如需较长的oem蠕动泵软管寿命，使用粗管和低转速；如需较大的流量，使用粗管和高转速；如需较高的精度，使用细管和中高转速；如需较高的吸程及背压，使用较细的厚壁管和低转速。

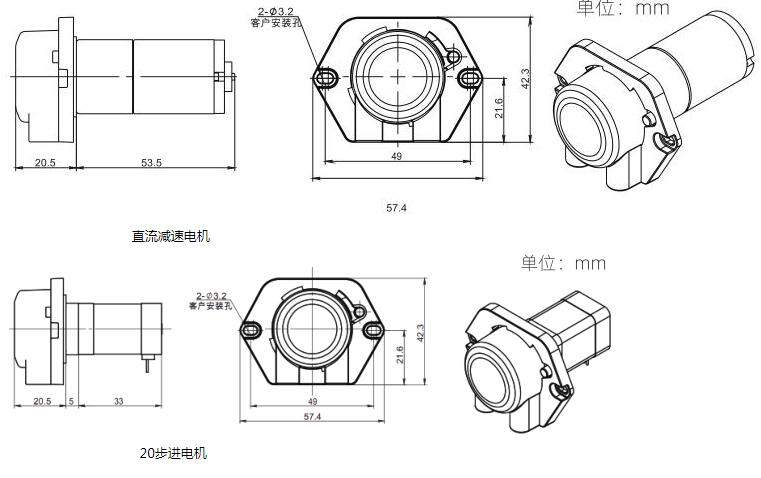

外观尺寸（单位：mm）
外观尺寸（单位：mm）
