蠕动泵

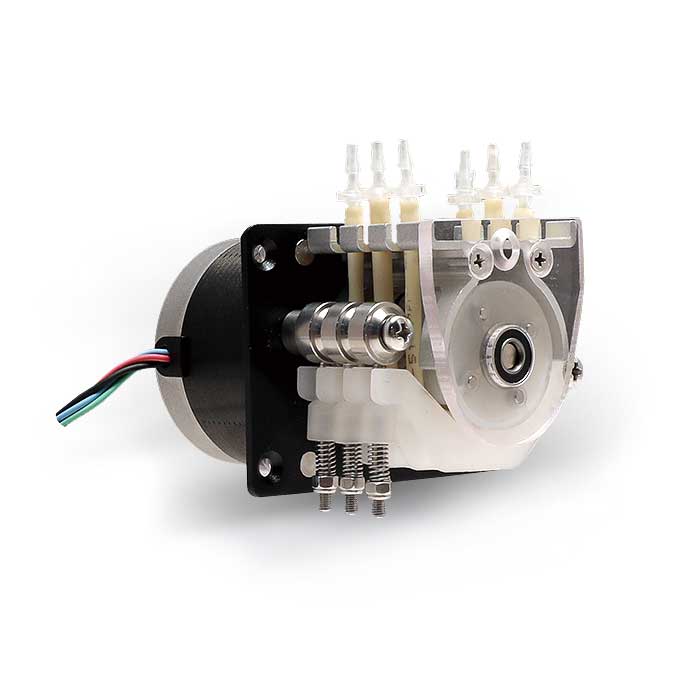

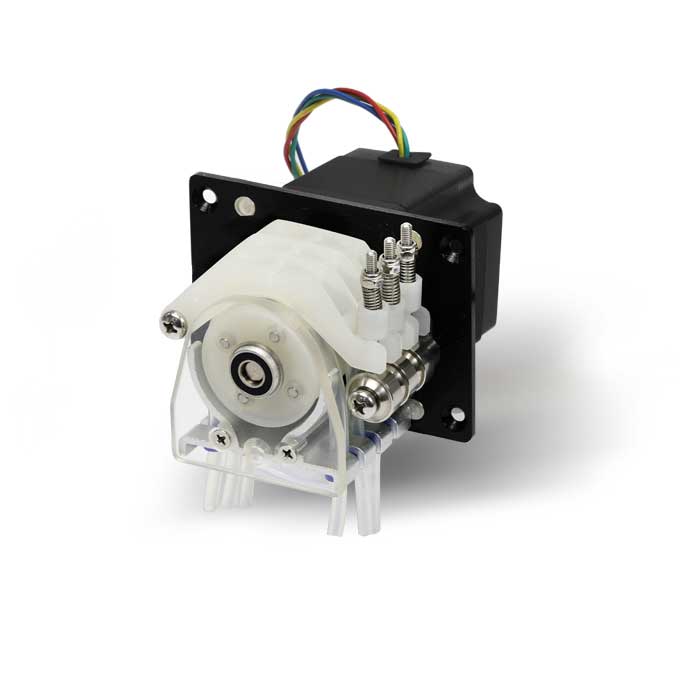

DW系列ODM蠕动泵

■滚轮、上压块 :PVDF(聚偏氟乙烯)
■底座 :Aluminum(铝合金)
■弹簧、轴承:SS304(304不锈钢)
■前挡板:PMMA(亚克力)

产品详情
雷弗DW系列泵头,采用弹簧压管结构,可提供精确、平稳的流量和出色的软管寿命;压管间隙可微调,以适应不同的壁厚及输出更大的压力;体积小巧,结构紧凑,机械强度高,可匹配步进电机、直流电机等多种电机。D W 10 - 1 \ D W1 0 - 2\ DW 10- 3适 合0. 8 ~ 1m m 壁厚 的软 管,流 量范 围0.0012~86ml/min;DW15-1适合1.6mm壁厚的软管;流量范围0.003~160ml/min。


泵头材质

■滚轮、上压块 :PVDF(聚偏氟乙烯)
■底座 :Aluminum(铝合金)
■弹簧、轴承:SS304(304不锈钢)
■前挡板:PMMA(亚克力)


泵头规格

通道数 DW10-1(1通道)\ DW10-2(2通道) \ DW10-3(3通道)\ DW15-1(1通道)
滚轮数4
装管方式:整条(管卡固定) \ 外置直通接头 (软管内径≥1.0mm)
净重100~200g
适用电机步进电机 \ 直流减速电机
DW系列ODM蠕动泵
DW系列ODM蠕动泵

流量参数

泵头流量参数 DW10-1\DW10-2\DW10-3
软管材质:silicone、pharmed、viton、tygon 3603壁厚 0.8~1mm
内径mm 0.5 0.76 1.0 1.3 1.6 2.0 2.4 2.79 3.17
毫升/转 0.012 0.03 0.05 0.08 0.12 0.15 0.24 0.33 0.43
毫升/分(连续运行最高转速100rpm)  1.22 3 5 8 12 15 24 33 43
毫升/分(连续运行最高转速150rpm)  2.44 6 10 16 24 30 48 66 86
★ DW10-2泵头适合软管内径≤2.54mm

泵头流量参数 DW15-1
软管材质:silicone、pharmed、viton壁厚 1.6mm
内径mm 0.8 1.6 2.4 3.1 4.8
管号 13# 14# 19# 16# 25#
毫升/转 0.03 0.12 0.24 0.41 0.8
毫升/分(连续运行最高转速100rpm)  3 12 24 41 80
毫升/分(连续运行最高转速150rpm)  6 24 48 82 160
★ 以上流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质等具体因素影响,仅供参考。

电机规格

57 步进电机 转 速:0.1~200rpm
步距角1.8° \ 相 数2 \相电压4.8V \ 相电流1.2A \ 电 阻4Ω \ 电 感0mH
直流减速电机 转速 :5rpm 、 10rpm 、 40rpm
电压 :DC12V \ DC24V
功率 :≤ 10W

软管寿命比照表

DW系列ODM蠕动泵
重要提示:
如需较长的软管寿命,使用粗管和低转速;如需较大的流量,使用粗管和高转速;如需较高的精度,使用细管和中高转速;如需较高的吸程及背压,使用较细的厚壁管和低转速。


外观尺寸(单位:mm)

DW系列ODM蠕动泵
