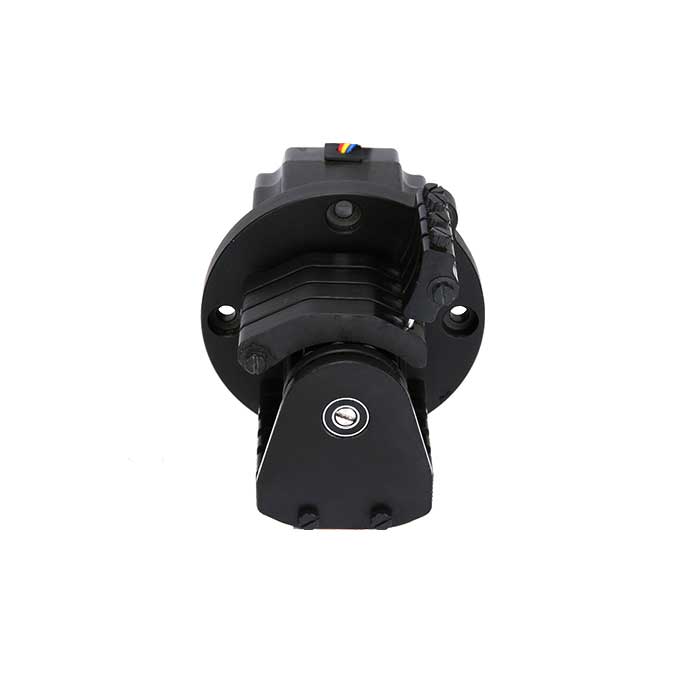

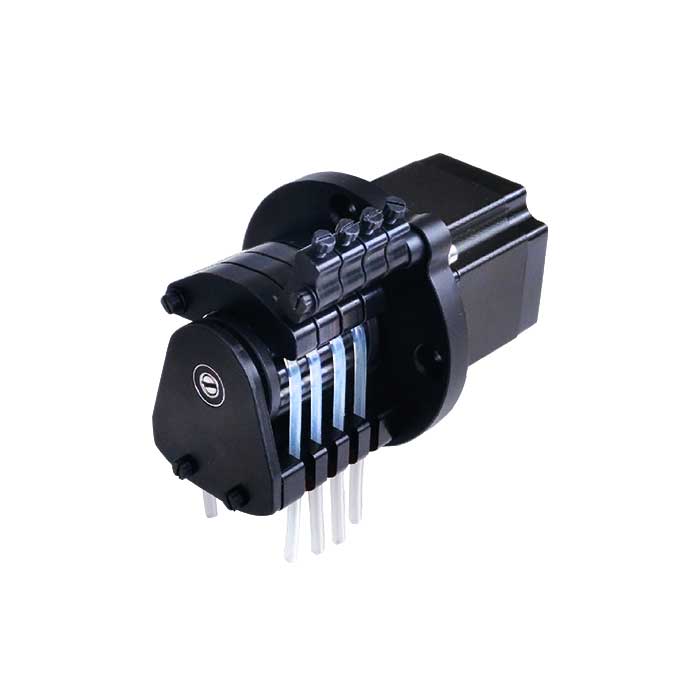

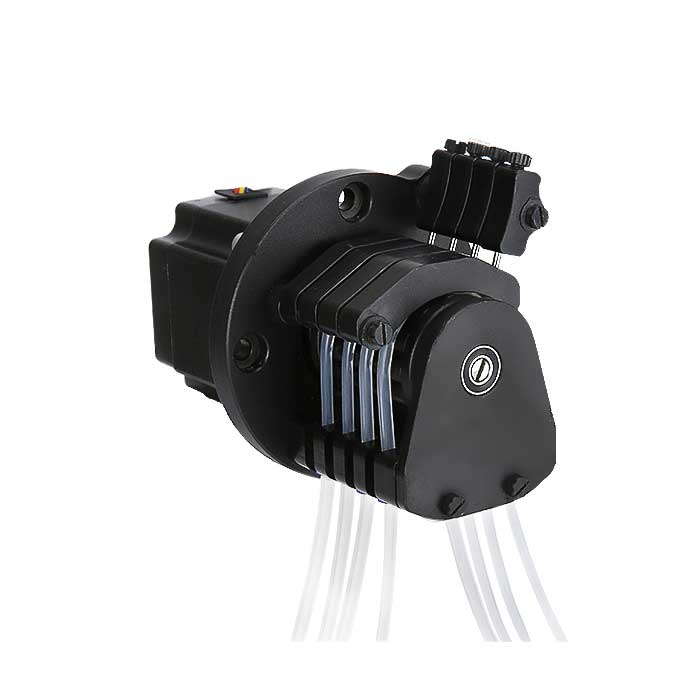

DH10系列ODM蠕动泵

■ 流量范围:≤13.9ml/min ■ 转速范围:0.1~100rpm ■ 软管规格:壁厚0.8~1mm、内径0.13~3.2mm ■ 通道数: 1~4

产品详情

★ 本文中的流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性等具体因素影响,仅供参考。

产品简介

■雷弗DH10系列泵头单通道流量可达13.9毫升/分钟,适用于壁厚0.8~1mm、内径0.13~3.2mm的Silicone、Pharmed、PVC等材质的泵管;
■12个滚轮设计,液体传输脉动更小,精度更高;
■1~4个通道可选,多个通道的压管间隙可单独微调,流量误差可达±1%以内;
■采用Spring-Loading结构,通过调整弹簧压力系统获取合适的输出压力,极大地延长了蠕动泵管使用寿命;
■整机使用超强材料制作,机械性能好,耐温耐化学性强,外型结构紧凑美观;
■匹配步进电机 ,适用于各种精密分析仪器配套使用。


泵头材质

■ 底座、托架:铝合金
■ 滚轮轴:SS304
■ 滚轮、压块:PEI(聚醚酰亚胺)


泵头规格

■ 流量范围:≤13.9ml/min
■ 转速范围:0.1~100rpm
■ 软管规格:壁厚0.8~1mm、内径0.13~3.2mm
■ 通道数: 1~4
■ 滚轮数 :12
■ 压管间隙:弹簧可调
■ 适用电机:57步进电机
■ 传输压力:≤0.1MPa
■ 工作环境:温度0~40℃,湿度<80%
■ 外形尺寸:121X85X92mm(4通道)

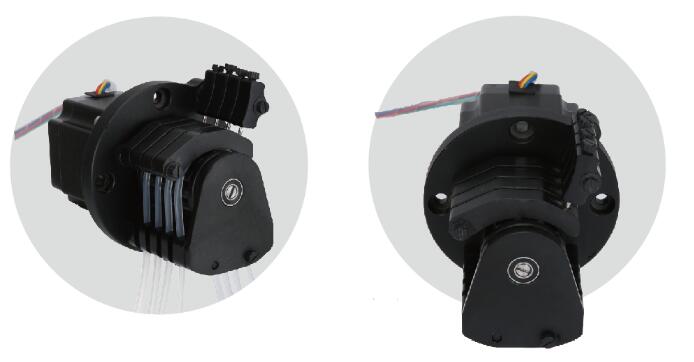

DH10系列ODM蠕动泵

电机规格


57步进电机
步距角1.8°   \ 相  数2   \相电压3.9V  \ 相电流3A \  相电阻1.3Ω±20%   \ 相电感5.0mH±20%
绝缘等级 : 1≥100MΩ
接线定义: 红线-A、 绿线-C 、黄线-B 、蓝线-D

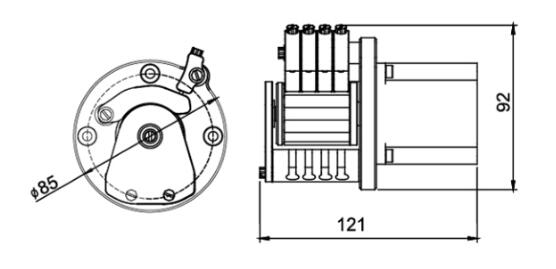

DH10尺寸图

DH10系列ODM蠕动泵

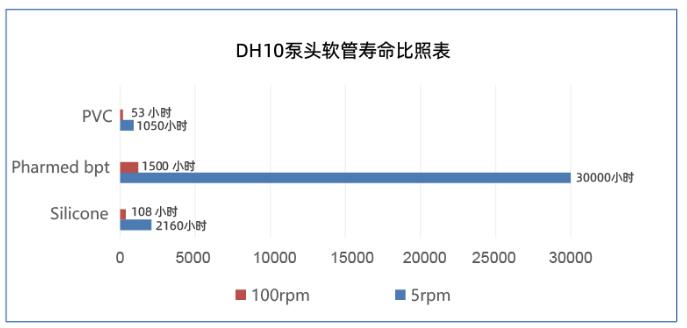

软管寿命比照表

DH10系列ODM蠕动泵
重要提示:
如需较长的蠕动泵硅胶管寿命,使用粗管和低转速;如需较大的流量,使用粗管和高转速;如需较高的精度,使用细管和中高转速;如需较高的吸程及背压,使用较细的厚壁管和低转速。

声明:我们相信本资料所包含的信息是准确无误的。雷弗对其中的任何错误不承担责任。雷弗保留在不经过事先通知的情况下随时修改和增删本资料的权利。
