蠕动泵
蠕动泵

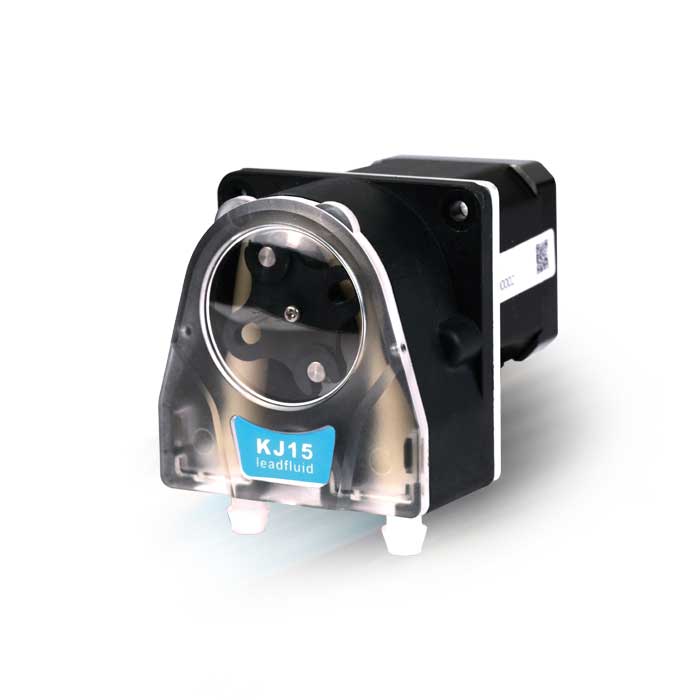

KJ15系列ODM蠕动泵

■ 通道数:1
■ 滚轮数:2个(可选配4个)
■ 压管间隙:固定
■ 装管方式:管接头内置

产品详情

★ 本文中的流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性等具体因素影响,仅供参考。

产品简介

■雷弗KJ15系列ODM蠕动泵适应多种规格泵管,连续运行流量范围0.013~170ml/min,间歇运行流量范围0.013~504ml/min;

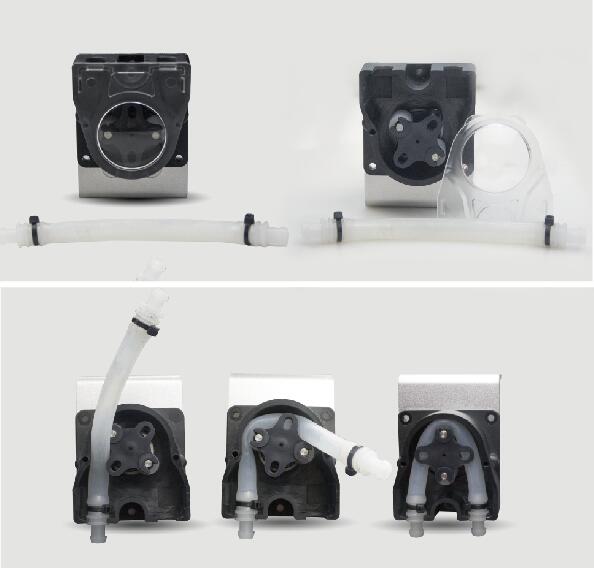

■前端盖可防止外物进入泵头内部,装卸方便,且采用透明材料,便于观察内部运行状态;
■泵头主要部件采用高功能塑料,耐腐蚀,机械强度高;
■安装固定兼容面板和底板安装两种方式;
■可匹配步进电机、直流电机、交流电机等,满足多种场合应用。


泵头材质

■ 本体:PPS
■ 滚轮:PVDF
■ 滚轮轴 :SS304
■ 前端盖:PC


技术参数

■ 通道数:1
■ 滚轮数:2个(可选配4个)
■ 压管间隙:固定
■ 装管方式:管接头内置
■ 传输压力:≤0.15MPa
■ 工作环境:温度0~40℃,湿度<80%
■ 净重:120克
■ 适用电机:42\57步进电机(常备42)、直流减速、交流同步


泵头流量参数

软管材质:Silicone、Pharmed、Norprene、Viton等
壁厚1.6mm
内径mm
1.6
2.4 3.2 48 6.4
  14# 19# 16# 25# 17#
毫升/转 0.13 0.29 0.54 0.97 1.7
毫升/分(连续运行转速100rpm)  13 19 54 97 170
毫升/分(间歇运行转速300rpm) 39 87 162 291 504
★17#软管材质仅适用于silicone
以上流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质等具体因素影响,仅供参考。

电机规格

42步进电机
转速:0.1~100rpm
步距角1.8°   \ 相  数2   \相电压6.44V  \ 相电流0.7A \  相电阻9.2Ω±10%   \ 相电感16mH±20%



直流减速电机

适用电源:DC24V/10W
常备转速(rpm)107、140、200
适用电源:DC12V/10W
常备转速(rpm)111、125
转速误差(rpm): ≤±10%
KJ15系列ODM蠕动泵

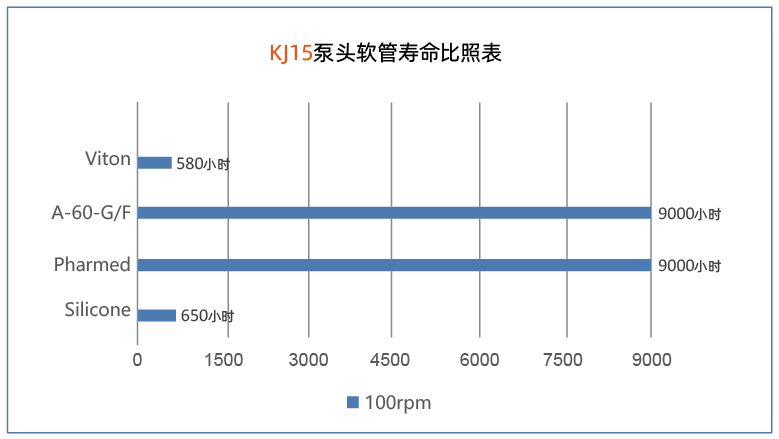

软管寿命比照表

KJ15系列ODM蠕动泵
重要提示:
如需较长的软管寿命,使用粗管和低转速;如需较大的流量,使用粗管和高转速;如需较高的精度,使用细管和中高转速;如需较高的吸程及背压,使用较细的厚壁管和低转速。

声明:我们相信本资料所包含的信息是准确无误的。雷弗对其中的任何错误不承担责任。雷弗保留在不经过事先通知的情况下随时修改和增删本资料的权利。

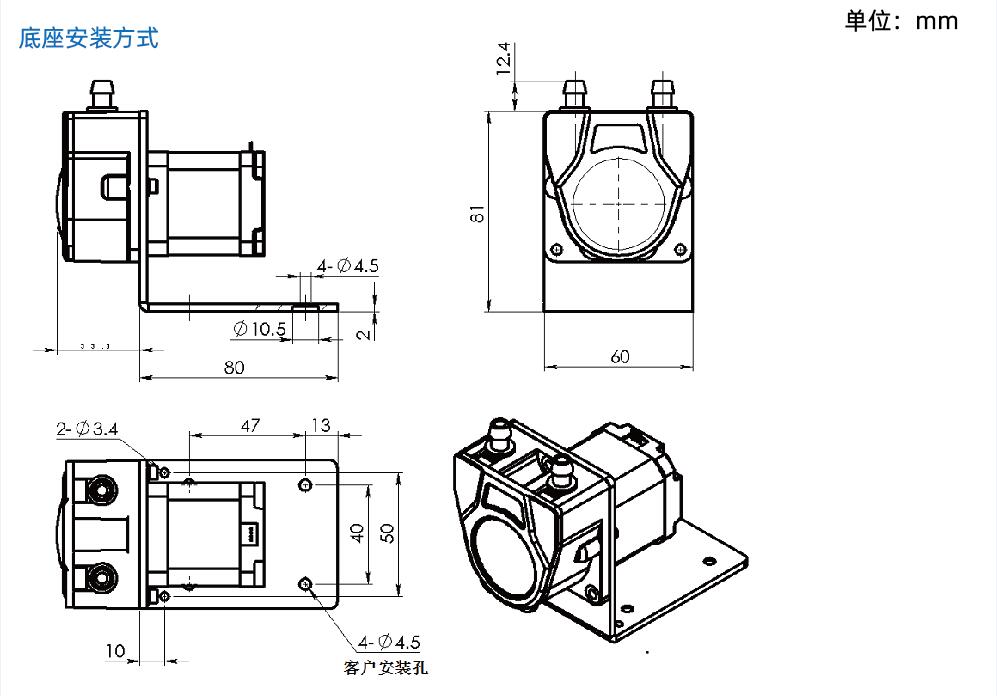

安装尺寸图(42步进电机)

KJ15系列ODM蠕动泵

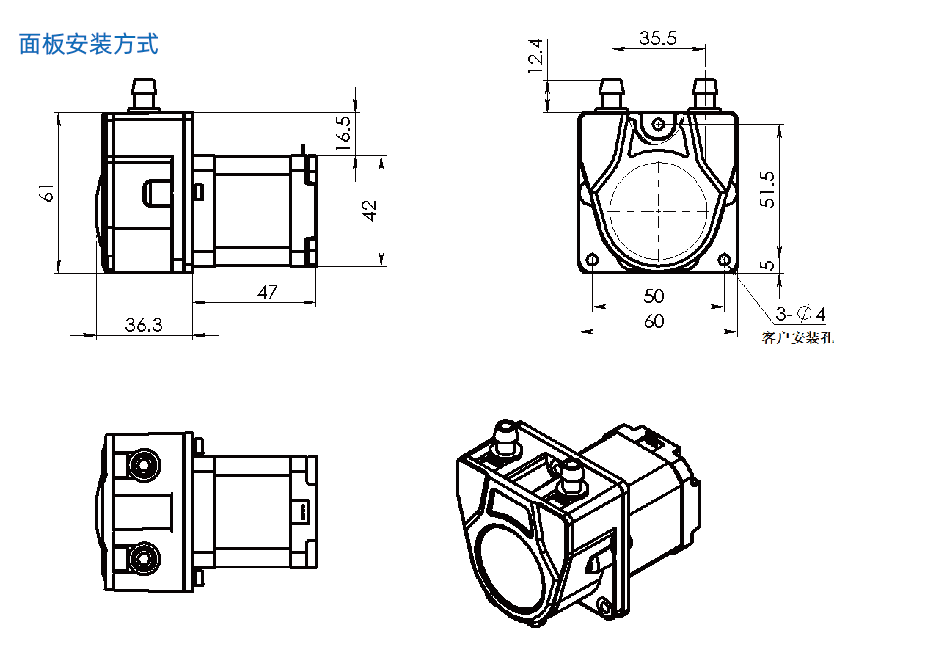

安装尺寸图(42步进电机)

KJ15系列ODM蠕动泵

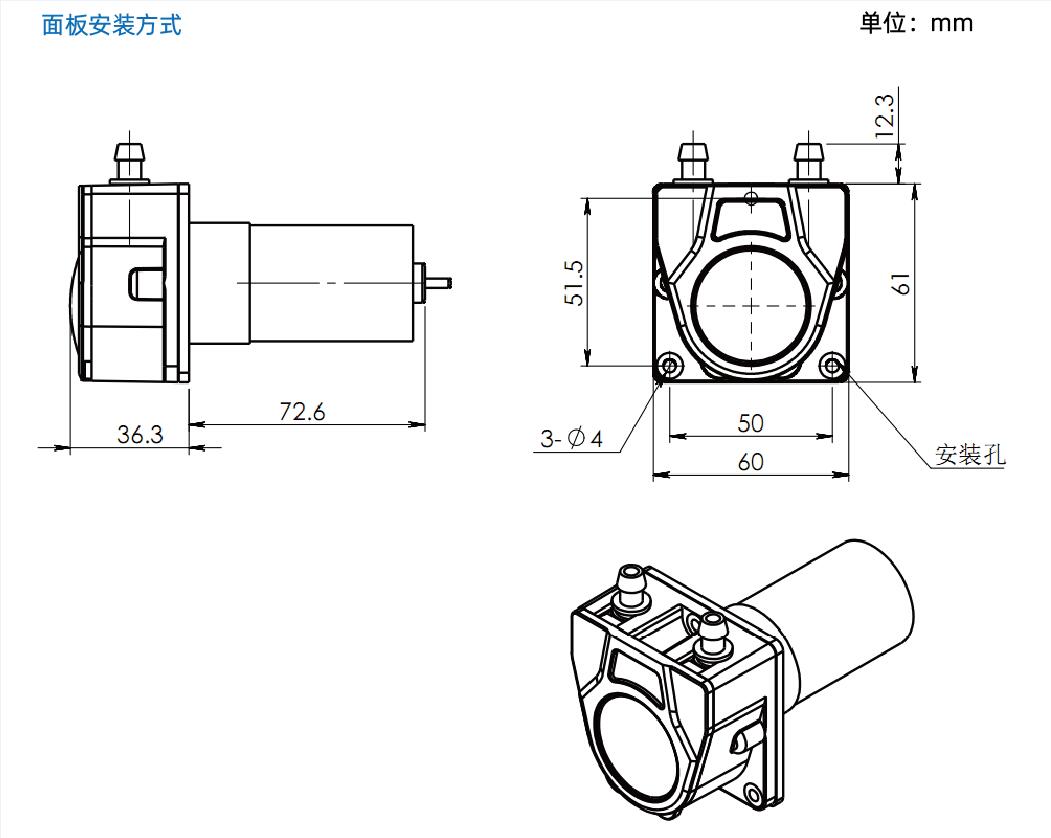

安装尺寸图(直流减速电机)

KJ15系列ODM蠕动泵
