BT100S-1脚踏开关链接

时间:2021-03-29 11:26:42 来源:未知 点击:

在切断电源状态下,参照图18、图19,进行接线。然后将DB15接口连接到泵的背部接口上

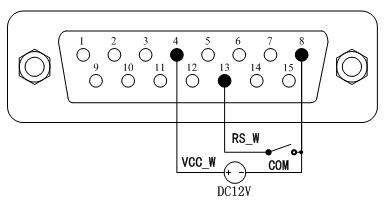

脚踏外部12V供电接线图
图18 脚踏外部12V供电接线图
脚踏外部12V供电接线图

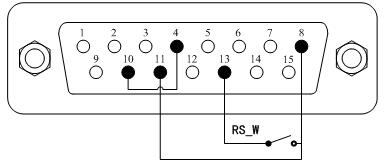

图19 脚踏内部12V供电接线图

打开电源开关,LED数码管显示数字
按MODE键切换到内控模式,脚踏开关闭合一下,泵启动,再闭合一下,泵停止
按MODE键切换到分装模式,脚踏开关闭合一下,泵分装一次
按MODE键切换到电平模式,脚踏开关闭合,泵运转;脚踏开关断开,泵停止
