BT100S-1电平模式

时间:2021-03-23 12:46:16 来源:未知 点击:

通过外部的高低电平控制蠕动泵的启停。
在切断电源状态下,参照图14、图15,接好电路,将DB15接口连接到泵的背部接口上
蠕动泵电平模式图

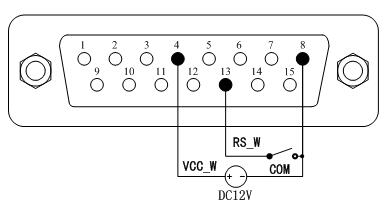

图14 电平模式外部12V供电接线图
蠕动泵供电接线图

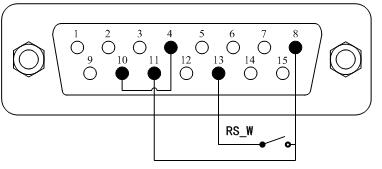

图15 电平模式内部12V供电接线图

打开电源开关,LED数码管显示数字
按MODE键将模式切换到电平模式
按加减键调整到要设定的转速
按方向键调整转动方向
闭合外部RS_W的开关,泵按照设定的转速运转;断开外部RS_W的开关,泵停止运转
注:由时间分配器控制分装,使用这种模式!
