BT100S-1外控模式

时间:2021-03-17 09:42:39 来源:未知 点击:

外控模式

由外部输入的模拟量信号控制转速,开关量信号控制启停和方向。控制面板按键不起作用。
在切断电源状态下,参照下面图1、图2,进行接线。然后将DB15接口连接到泵的背部接口上

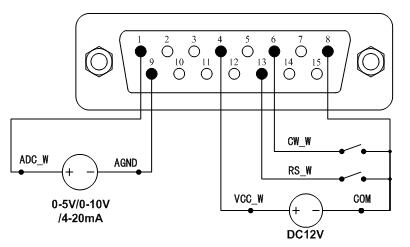

蠕动泵外控模式接线图
图1、外控模式连接外部DC12V电源的接线图
蠕动泵外控模式接线图
图2、外控模式连接内部DC12V电源的接线图
蠕动泵外控模式数码管显示
打开电源开关,LED数码管显示数字
按MODE键将模式切换到外控模式
闭合外部RS_W的开关,打开模拟量电源,泵随着模拟量的变化而改变转速;断开外部RS_W的开关,泵停止运转
断开CW_W的开关,泵以顺时针运转;闭合CW_W开关,泵以逆时针运转。

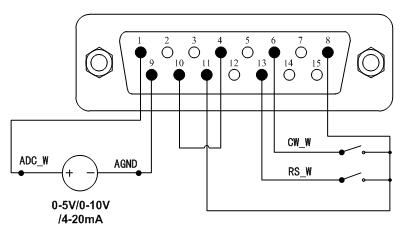

蠕动泵外控模式操作图
图3 外控模式
蠕动泵外控模式操作线路图

图4

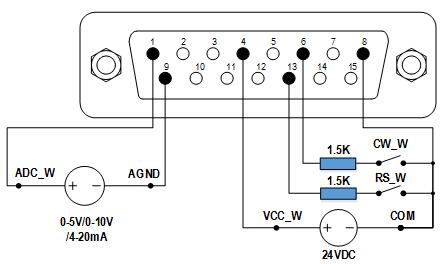

注意:如果要使用外部24V直流电源控制泵的启停和方向,需要在RS_W和CW_W的串联1.5K电阻才可使用,如图4所示,否则会引起泵的内部电路的损坏。
