BT100S-1外控接口说明

时间:2021-03-12 09:03:20 来源:未知 点击:

蠕动泵外控接口

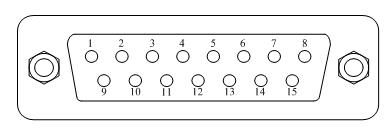

DB15编号 英文注释 说明
1 ADC_W 外部模拟信号输入的正端;
2 B 通讯接口,RS485的B端;
3 A 通讯接口,RS485的A端;
4 VCC_W 外部电压VCC输入端;
5
6 CW_W 外部方向信号输入端;
7
8 COM 外部公共地;
9 AGND 外部模拟信号输入的负端;
10 +12V 内部+12V电源输出端;
11 GND 内部电源地;
12 CW 内部方向信号输出端
13 RS_W 外部启停信号输入端;
14 PWM_W 外部脉冲信号输入端
15 RS 内部启停信号输出端;


  以上就是雷弗为大家介绍的BT100S-1外控接口说明的全部内容,如果大家还对相关的内容感兴趣,请持续关注保定雷弗流体
