BT100S-1面板介绍

时间:2021-03-11 10:54:25 来源:未知 点击:

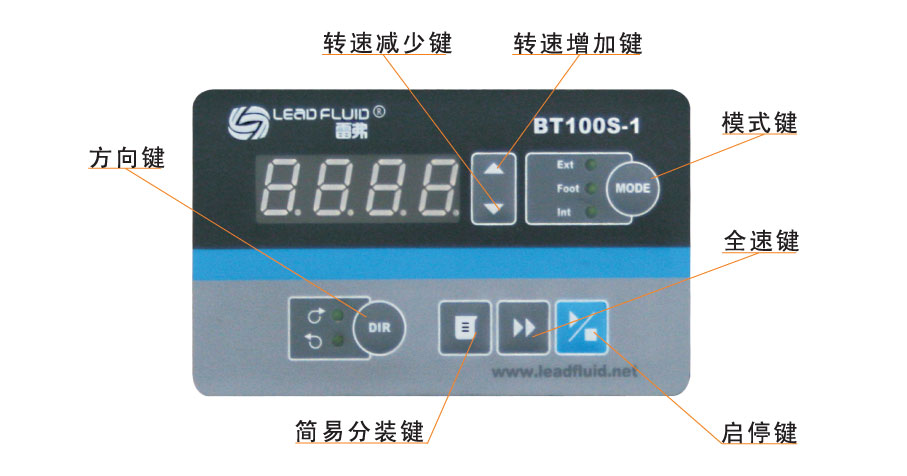

面板界面

蠕动泵面板界面
向上箭头:转速增加键。按键一次,速度最低位加一;长按此键,速度连续加十
向下箭头:转速减少键。按键一次,速度最低位减一;长按此键,速度连续减
MODE:模式切换键。控制模式在键盘控制,脚踏控制和外部控制之间切换,电机运转时无效
DIR:方向键。改变电机运动的方向,在顺时针和逆时针两种状态切换
烧杯形状:简易分装键。停止状态下,按此键启动简易分装功能;长按此键进入分装测试模式
双箭头:全速键。按此键可在最高转速和原状态之间转换。
箭头/方块:启停键。控制电机的启动和停止
蠕动泵界面操作示意图

指示灯

Int: 键盘控制模式,键盘控制操作,脚踏开关控制设备启停
Foot:脚踏分装模式,键盘控制操作,脚踏开关控制简易分装的启动
Ext: 外部控制模式,键盘不起作用,由外部信号控制
Int+ Ext:  电平模式,外部控制启停,内部控制方向;
顺时针箭头:电机顺时针方向转动;
逆时针箭头:电机逆时针方向转动

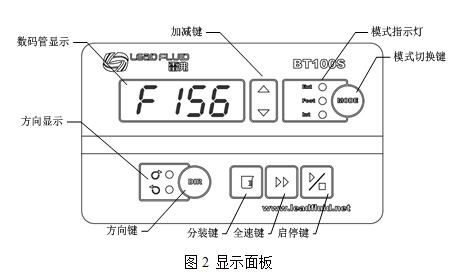

数码管

详见《bt100蠕动泵数码管数字意思
显示当前的转速和工作模式。
内控模式下,转速215转/分钟
外控模式下,转速为355转/分钟
四位数码管闪烁,表示在时间分装设定界面下,F115表示分装转速为115转/分钟。
四位数码显示FULL,表示全速(清洗)状态。

  以上就是雷弗为大家介绍的BT100S-1面板介绍的全部内容,如果大家还对相关的内容感兴趣,请持续关注保定雷弗流体
