BT100F分配型智能蠕动泵

• 流量范围:0.0001~720毫升/分钟
• 转速范围:0.1~150转/分钟
• 转速分辨率:0.1转/分钟
• 分配液量范围:0.05mL~9999L

产品详情
BT100F分配型智能蠕动泵采用更新更快的进口微处理器,配合大扭矩步进电机,传输精度更高;4.3寸高清液晶触摸屏显示及操作,简洁便利;具有可编程功能,可预设30组运行参数,完成复杂的控制过程;多种工作模式可选,功能强大,是实现液体定时定量传输及分装的理想选择。
BT100F分配型智能蠕动泵界面

功能及特点

• 4.3寸彩色液晶屏显示,形象直观;
• 触摸屏配合按键操作,方便快捷 ;
• LF-Touch-OS软件系统,高效稳定,具有良好的人机交互模式,方便产品定制升级;
• 四种工作模式,流量传输,时间分装,液量分装,编程分装(循环);
• 液量和时间分配预存五组分配参数;
• 编程模式支持30段不同的定量参数设置,可实现复杂的控制过程;
• 具有正反,启停,全速,回吸,定时启停等标准功能;
• 精确的流量控制和显示,微步算法保证不同设置的分装精度;
• 向导式的流量校正功能,简单易用;
• 独特的回吸功能,有效防止液体滴漏;
• 支持串口打印参数和数据;
• 智能温控功能,根据环境自动调节散热,让设备始终处于最佳状态;
• 外部模拟量调速,外控信号控制启停,正反,分装,外控信号物理隔离;
• 支持RS485通讯,MODBUS协议,可设置通讯参数,方便与种控制设备连接;
• 开放多个控制参数,适于ODM定制应用;
• 电路板加喷三防漆工艺,达到防尘防潮效果;
• 超强的抗干扰特性,宽电压设计,适用于复杂的供电环境;
• 新颖的不锈钢外壳,易清洁,有效防止各种有机溶剂的侵蚀;


技术参数

• 流量范围:0.0001~720毫升/分钟
• 转速范围:0.1~150转/分钟
• 转速分辨率:0.1转/分钟
• 分配液量范围:0.05mL~9999L
• 分配次数范围:1次~999次,“0”为无限循环方式
• 分配间隔时间:0.1~999.9秒/分/时,时间单位可调
• 转速精度误差:<±0.2%
• 电源电压:AC100~240V,50Hz/60Hz
• 功率:<40W
• 外控接口:外控输入电平5V、12V(标配)、24V(选配);外控模拟量0-5V(标配),0-10V,4-20mA(选配)
• 通讯接口:RS485通讯,支持MODBUS协议
• 工作环境:环境温度0~40℃,相对湿度<80%
• 防护等级:IP31
• 外形尺寸:296×160×183mm(长×宽×高)
• 驱动器重量:4.7KG

灌装蠕动泵应用参考表

灌装液量 推荐泵头 推荐软管 转速(转/分钟) 灌装时间(秒) 重复性误差(%)
50μL DG6-1 0.25×0.89mm >90 <6.66 <±2
0.1mL DG6-1 0.5×0.8mm >90 <3.33 <±2
0.2mL DG6-1 0.5×0.8mm >90 <6.06 <±1
0.3mL YZ15 13# >500 <0.6 <±2
0.5mL YZ15 13# >500 <1 <±1
0.8mL YZ15 13# >500 <1.6 <±1
1mL YZ15 13# >500 <2 <±1
2mL YZ15 14# >500 <1.1 <±1
3mL YZ15 14# >500 <1.65 <±1
5mL YZ15 19# >500 <1.68 <±1
8mL YZ15 16# >500 <1.2 <±1
10mL YZ15 16# >500 <1.5 <±1
20mL YZ15 25# >500 <1.43 <±1
50mL YZ15 17# >500 <2.11 <±1

适用蠕动泵泵头及软管、流量参数

驱动器 适用泵头 通道数 适用软管(mm) 单通道流量
(毫升/分钟)
 BT100F
DG (6滚轮) 1、2、4 壁厚0.8~1,内径≤3.17 0.0002~49
DG (10滚轮) 1、2、4 壁厚0.8~1,内径≤3.17 0.0001~41
DT10-18 1 13#14#壁厚0.8~1,内径≤3.17 0.0002~82
DT10-28 2 13#14#壁厚0.8~1,内径≤3.17 0.0002~82
DT10-48 4 13#14#壁厚0.8~1,内径≤3.17 0.0002~82
YZ15 1、2 13#14#19#16#25#17# 0.006~420
YZ25 1、2 15#24# 0.16~420
YT15 1、2 13#14#19#16#25#17#18# 0.006~570
YT25 1、2 15#24#35#36# 0.17~720
DT15-14 1 19#16#25#17# 0.07~560
DT15-24 2 19#16#25#17# 0.07~560
DT15-44 4 19#16#25# 0.07~330

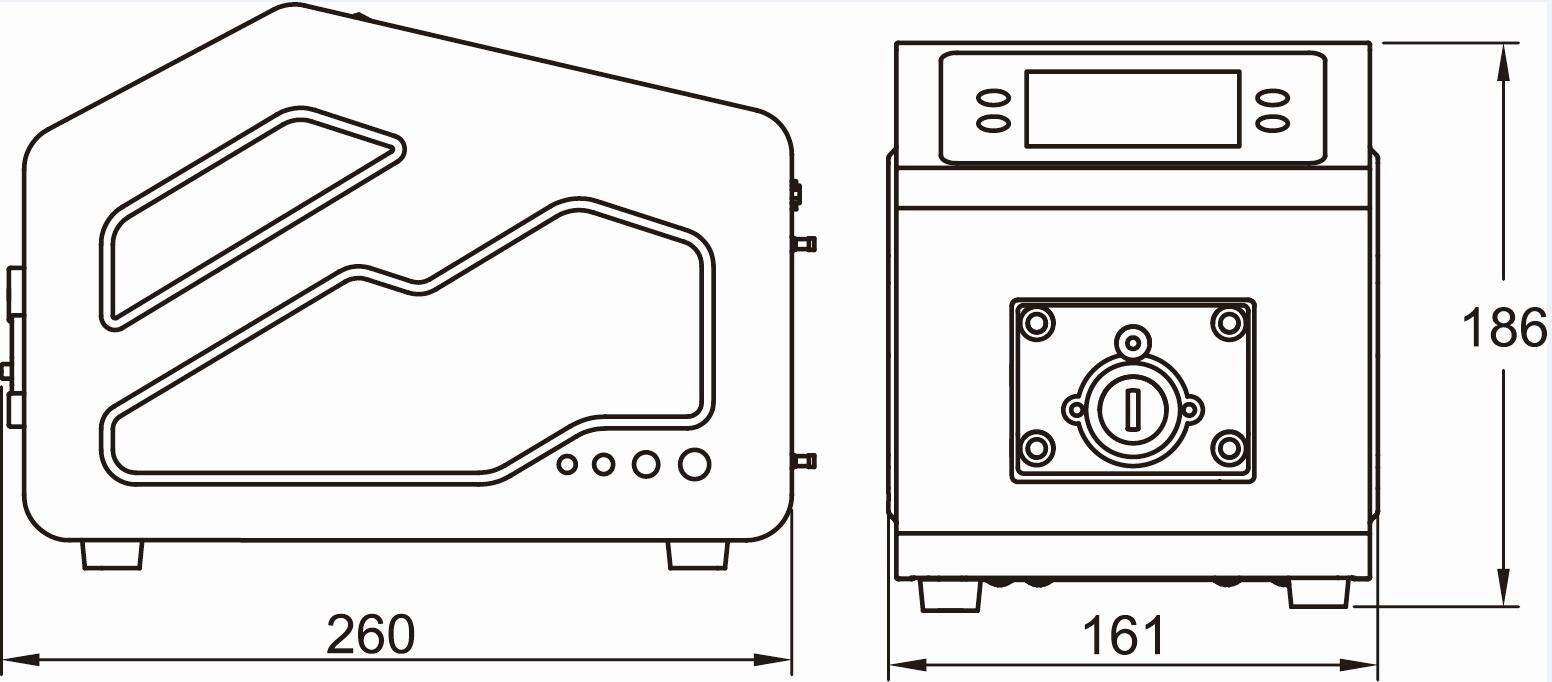

外形尺寸图(单位:mm)

BT100F分配型智能蠕动泵尺寸图
