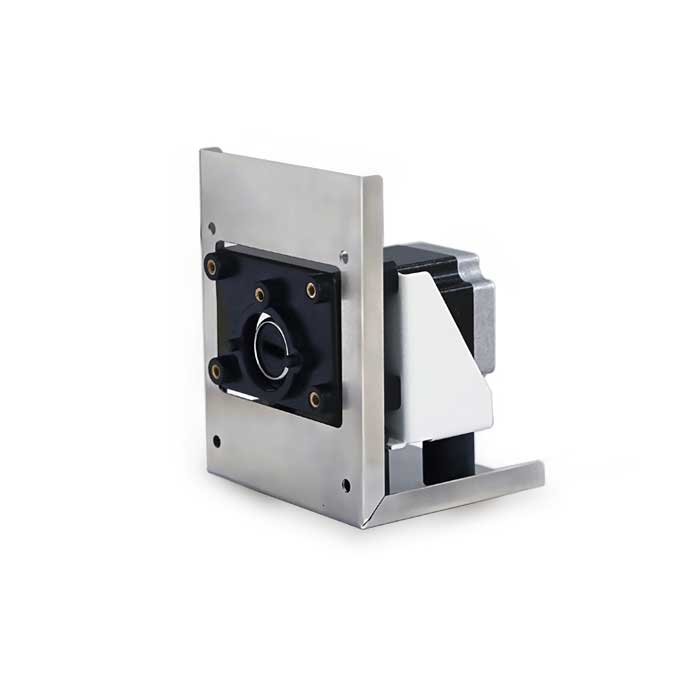

B600系列ODM蠕动泵

产品详情

★ 本文中的流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性等具体因素影响,仅供参考。

产品简介

■ 使用大扭矩高精度57型步进电机,转速范围0.1-600rpm,配合简易固定支架,具有流速控制精度高、流量范围广、电机寿命长、安装空间小、噪音低等特点,主要在仪器、设备中配套使用;
■ 可匹配雷弗YZ15、YZ25、YT15、YT25、DT系列、DG系列、BZ系列等多款高性能泵头;
■ 可面板固定或底板固定,安装方便,可靠性强;
■ 选配雷弗电路板,能够精准地控制蠕动泵的转速、启停、正反转等动作,并输出转速及启停信号;支持RS485通讯,兼容MODBUS协议;

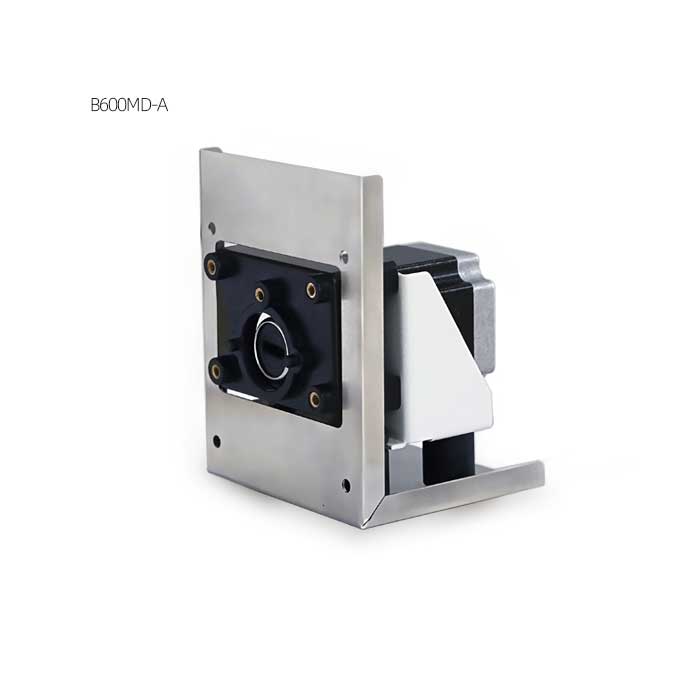

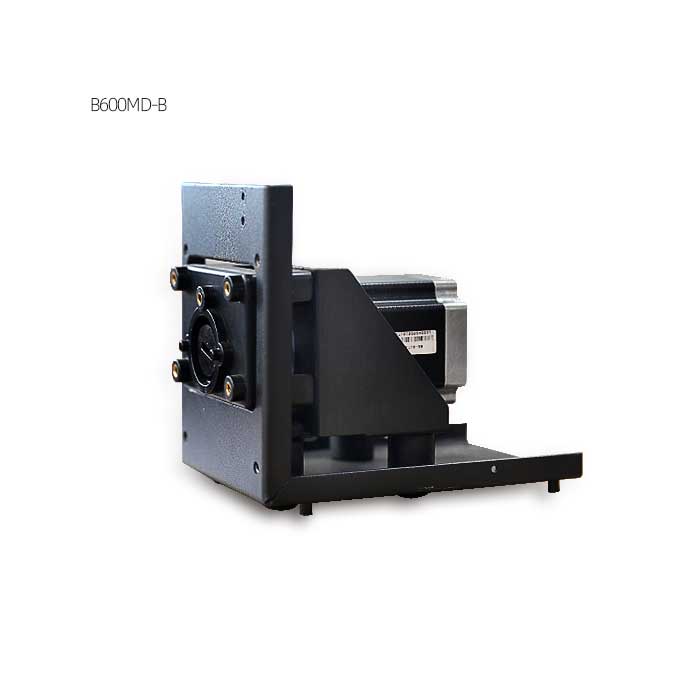

■ 电路板外置时,建议选用安装空间较小的B600MD-A型蠕动泵;电路板后置时,建议选用底部支架较长的B600MD-B型蠕动泵

电机规格

■ 适用转速范围:  0.1~600rpm
■ 步距角:1.8°
■ 相数:2
■ 相电压:1.5V
■ 相电流:3A
■ 相电阻:0.5Ω±10%
■ 相电感:2mH±20%
■ 绝缘电阻:≥100MΩ
■ 接线定义:红线-A、绿线-C、黄线-B、蓝线-D

B600MD-A、B600MD-B适用泵头及流量范围
适用泵头 通道数 适用软管(mm) 单通道流量 (毫升/分钟)
DG (6滚轮) 1、2、3、4、6、8 壁厚0.8~1,内径≤3.17 0.0002~49
DG (10滚轮) 1、2、3、4、6、8 壁厚0.8~1,内径≤3.17 0.0001~41
DT10系列 1、2、4 13#14#壁厚0.8~1,内径≤3.17 0.0002~82
YZ15 1、2 13#14#19#16#25#17#18# 0.006~2300
YZ25 1、2 15#24# 0.17~1700
YT15 1、2 13#14#19#16#25#17#18# 0.006~2300
YT25 1、2 15#24#35#36# 0.17~2900
DT15-14 1 19#16#25#17# 0.066~2240
DT15-24 2 19#16#25#17# 0.066~2240
BZ25-24 1 24# 0.28~1700
BZ25-15 1 15# 0.17~1000
BZ15-16 1 16# 0.08~480
BZ15-14 1 14# 0.02-130
※以上参数是常温常压下使用硅胶管传输纯净水所得;实际使用时受泵管材质、压力、介质特性、环境等具体因素影响,请提前与雷弗工程师或代理商联系确认。

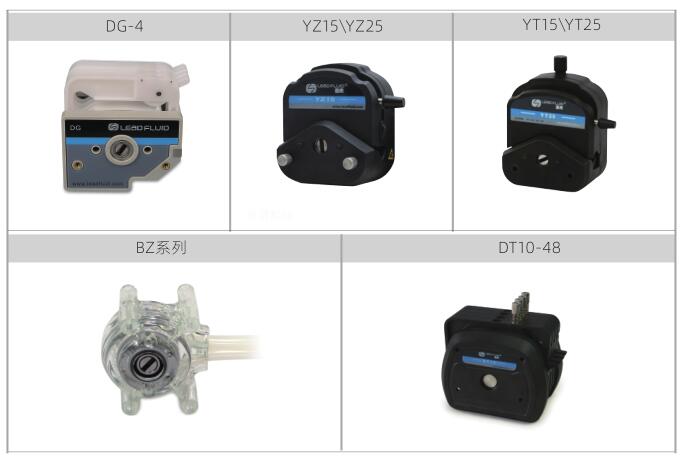

适用泵头
适用泵头

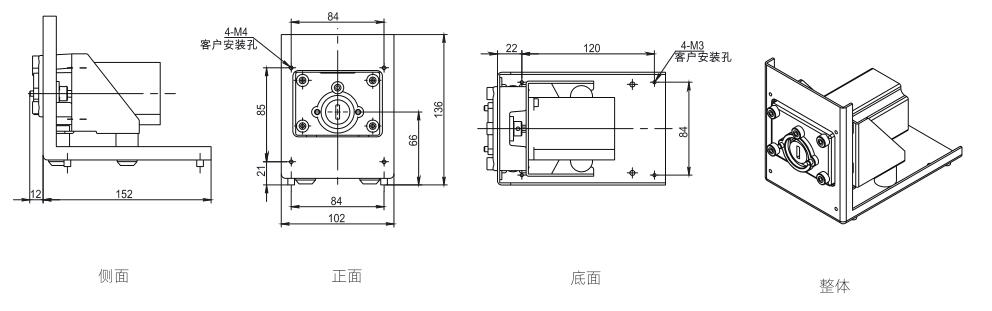

B600MD-A型尺寸
尺寸

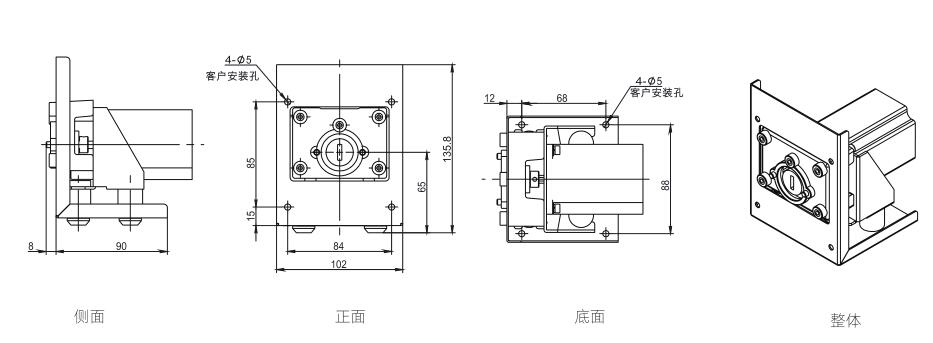

B600MD-B尺寸图
尺寸
